Інсталяція для унітазу TECEprofil 9300001

Опис

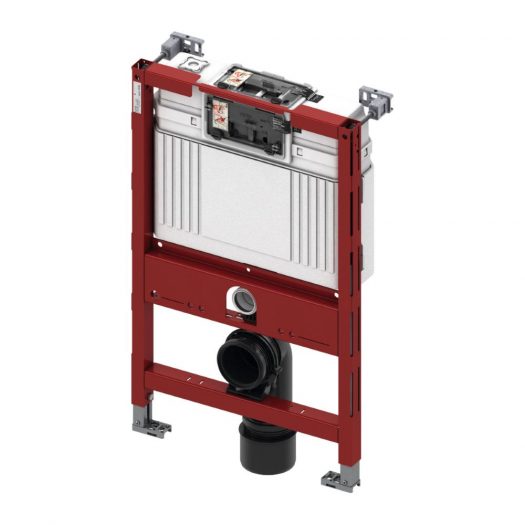

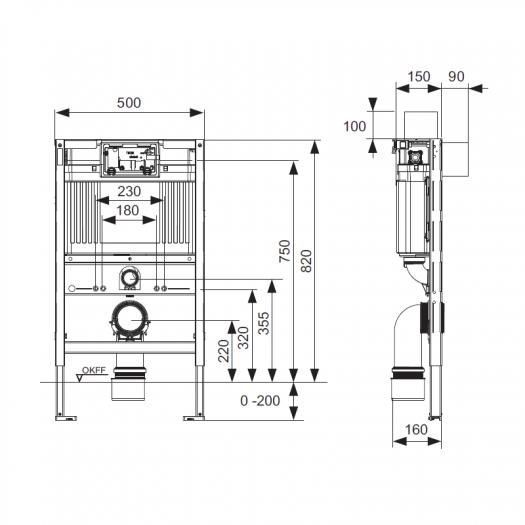

Tece 9300001 или Застенный модуль TECEprofil со смывным бачком Uni, высота 820 мм. Модуль унитаза для крепления на профиле TECEprofil или монтажа в металлических или деревянных каркасных стенах, перед стеной или в углу.

Сливной бачок Uni для привода спереди

• Надежный бак из ударопрочного пластика
• Предварительно собранный и опломбированный сливной бачок
• Соединение для сливного бачка с внутренней резьбой 1/2″
• Объем бачка 10 литров: предустановленный стандартный объем смыва 6 литров; можно настроить объем смыва 4,5/7,5/9 литров; малый слив 3 литра для системы двойного смыва. Оставшийся объем можно использовать для быстрого смыва.
• Изоляция для предотвращения образования конденсата
• Для панелей и рукояток смыва унитаза TECE
• Возможность установки системы с одинарным или двойным смывом в зависимости от используемой панели смыва.
• Сертификация согласно DIN EN 14055
• Акустическая группа 1 в соответствии с DIN 4109
• Бесшумный гидравлический заливной клапан

Комплект поставки модуля

• Несущая монтажная рама с порошковым покрытием поверхности
• Две крепежные шпильки M 12 с гайками
• Фановый отвод унитаза DN 90, включая переходник DN 90/100 из PP
• Переходник также подходит для горизонтального монтажа
• Соединительный комплект унитаза DN 90, включая монтажные защитные заглушки
• Два крепления модуля с регулировкой глубины

Дополнительно приобретается:

• Панель смыва унитаза (см. панели смыва)
• Крепежные элементы для монтажа отдельных блоков перед стеной, в углах или в деревянных каркасных конструкциях
• Контейнер для гигиенических таблеток (опционально)

Примечание. Если используется унитаз с уменьшенной опорной поверхностью (расстояние от середины крепежной шпильки до нижней кромки опорной поверхности не превышает 18 см), например, Villeroy & Boch Memento, Sentique, Subway 2.0 необходимо установить комплект стальных кронштейнов (арт. 9041029) в нижней части конструкции.

Внимание! Если панель смыва установлена фронтально, и используется компакт-унитаз, крышка унитаза может произвольно падать. При использовании компактных систем санфаянса (например, Ideal-Standard: San Remo slimline R 3493; Villeroy & Boch & Viala 765310, Viala 765210; Keramag: Renova-Comprimo 204550; Joly 203060), устанавливайте панель смыва только с верхней активацией.

Отличительные особенности системы TECEprofil

• наглядно представленный ассортимент, состоящий из четырех базовых строительных элементов
• большие допустимые отклонения при нарезке профильной трубы
• стабильность и надежность техники крепления
• чистый и быстрый монтаж
• многоцелевые универсальные модули TECEprofil
• монтаж без применения специальных инструментов
• ценовое преимущество при калькуляции общих затрат

Система TECEprofil давно зарекомендовала себя как способ быстрого и рационального возведения фальшстен в санузлах. Благодаря возможностям TECEprofil монтажник получает возможность не только смонтировать санитарно-техническое и отопительное оборудование, но и полностью оформить помещение – вплоть до подготовки поверхности фальшстены к облицовке керамической плиткой.

TECEprofil является системой сухого монтажа. Благодаря своей гибкости она позволяет существенно экономить время и денежные средства и идеально подходит как для реконструкции старых зданий, так и для новых строительных объектов. Разнообразие вариаций дизайна, предлагаемых системой TECEprofil, позволяет реализовать самые нестандартные решения в оформлении интерьеров ванных комнат и представляет большие возможности для воплощения творческих идей.

Система TECEprofil предлагает универсальные модули для стандартного применения. Они не только облегчают установку оборудования в конструкцию стены из профиля TECEprofil, но и применяются при возведении традиционных перегородок из гипсокартона и в качестве отдельных модулей.

Система TECEprofil, в основном, состоит из несущей конструкции, универсальных модулей и системы обшивки TECEprofil. Основой несущей конструкции является профильная труба с угловыми соединителями. Профиль фиксируется к строительным конструкциям при помощи одинарных или двойных креплений.
